Auch eine neue Hydraulikanlage wurde nötig. Der alte Zylinder war ja beim Aufprall ein zwei Stellen gebrochen. Diese Anlage war schon 40 Jahre alt. (Servi)
Die Evaluation ergab einen Wechsel auf einen professionelle Lösung von Kobelt aus Kanda. Die Berechnungen ergaben diese folgende Anlage. (6 kn Vorwärtsfahrt voll auf Rückwarts und noch steuerbar)
Es mussten einige bauliche Anpassungen realisiert werden.
Variable Steuerpumpen KB 7005
Es können einfach mit einem Schraubenzieher die gewünschte Ölmengen pro Umdrehung verstellt werden. So kann die Steuerung selbst und ohne fremde Hilfe indirekter und kräftiger oder direkter einstellen. (mehr oder weniger Törns von hart Ruder nach hart Ruder!)
- Kobelt Vario Steuerpumpe: 32.8-98.3ccm
- Gehäuse schwanz, Shaft lang
- Max. Druck: 69 bar
- Variables Volumen: 2-6 in³ 8
- Hart Ruder nach hart Ruder: 3,5 bis 10 Umdrehungen
Gleichlaufzylinder KB 7050 B75
Rechts und links des Kolbens wird gleich viel Öl bewegt, sodass das Ölniveau im System konstant ist.
- Balancierter Steuerzylinder 7.5 Zoll Hub
- Stroke: 191mm
- Torque: 167 kg-m
- Displacement: 333cm³

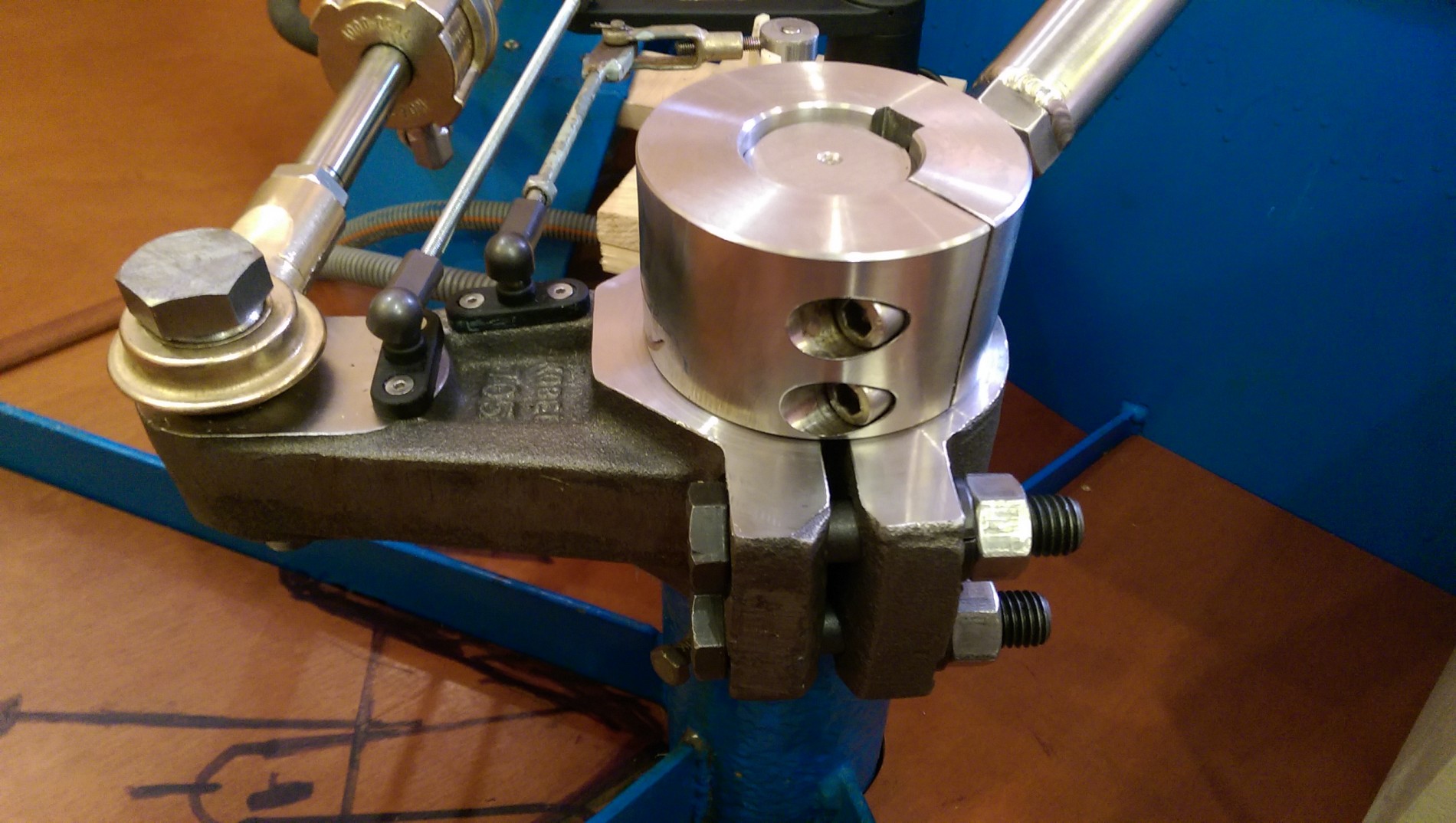

Kobelt Ruderarm KB7051S
- Für 7050 Zylinder 155mm
Notpinne
Ruderanlage
Ruderkopf
Ruder
Koblet Hydraulikpumpe
